CRH 膜组件
Microfiltration | Ultrafiltration | Nanofiltration
产品介绍

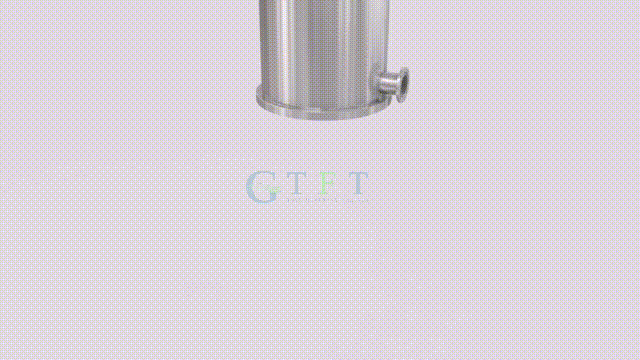

陶瓷膜组件是装配陶瓷膜元件的压力容器。组件的结构类似于列管式换热器,由于陶瓷膜元件一般为内压式,进料液进入通道内(管程),由透过膜元件的渗透液从壳程流出。陶瓷膜元件两端装有O型圈或锥形密封圈, 通过滑块螺栓将上下花盘紧固,从而实现膜的密封装配。花盘管板可采用直孔或者锥孔,用来排布和固定膜元件,同时将原料液与渗透液严格分开,避免流体混合;同时花盘的设计还需考虑承受管程及壳程所承受的压力及温度的荷载。

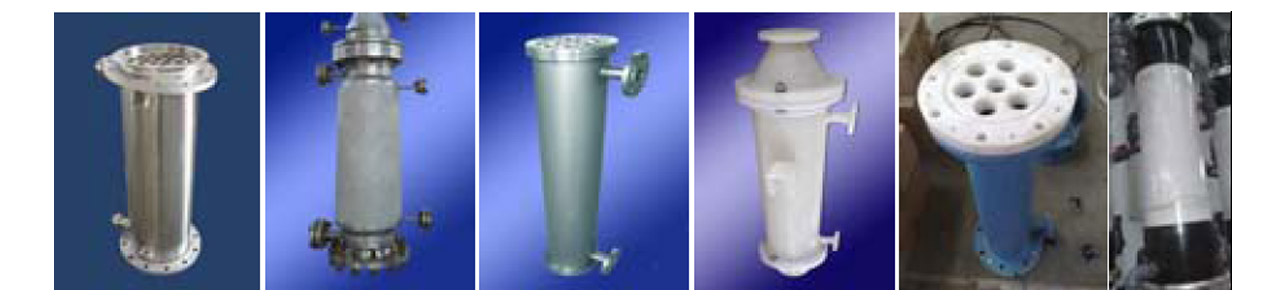

根据不同用户的特殊要求, 组件可按照国标, 美标或德标等标准,或者按照食品级、医药级、卫生级等级别进行设计和加工,根据应用体系的流体腐蚀性不同,可选择304或316不锈钢,FRPP,PVC塑料、钢衬胶、钛合金等材料;密封材料可选择硅橡胶、三元乙丙胶、氟橡胶等。陶瓷膜组件的结构设计、外形设计、密封设计对整个膜过滤系统的运行都至关重要。钛净公司拥有多年膜组件设计和制造经验,单个组件最大装填量可达800芯,装填膜面积可达到340平方米。

装填膜元件数:1,3,7,12,19,37,50, 61,76,91芯等
匹配膜元件长度直径:100~1500mm/ 外径:25、30、40mm
主体材质:SUS304(L),SUS316(L),钛合金,碳钢/衬胶,PVC,FRPP
密封材质:三元乙丙橡胶,氟橡胶,硅橡胶,聚四氟乙烯
渗透侧接口:法兰,卡箍,活接
压力等级:0-1.0Mpa,0-1.6Mpa,0-2.5Mpa,0-4.0Mpa
标准:化工级,卫生级
表面处理:拉丝、机械抛光、喷砂

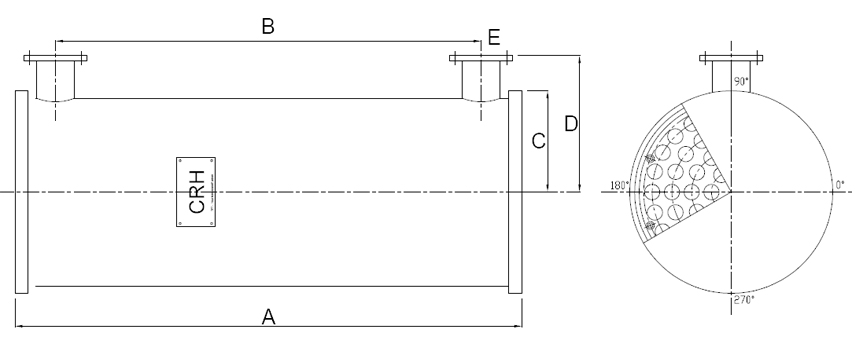

组件规格 装填数量Qty 膜元件长度L /mm 组件长度A /mm 滤液口距离B /mm 滤液口径E /mm
CRH3-30 3 1016 1013.0 851.0 DN15
CRH7-30 7 1016 1013.0 851.0 DN25
CRH19-30 19 1016 1013.0 851.0 DN32
CRH37-30 37 1200 1197.0 1035.0 DN40
CRH61-30 61 1016 1013.0 851.0 DN50
CRH91-30 91 1200 1197 1035.0 DN65
CRH99-25 99 1178 1259 1059.0 DN50
CRH138-30 138 1200 1197 1035.0 DN65
